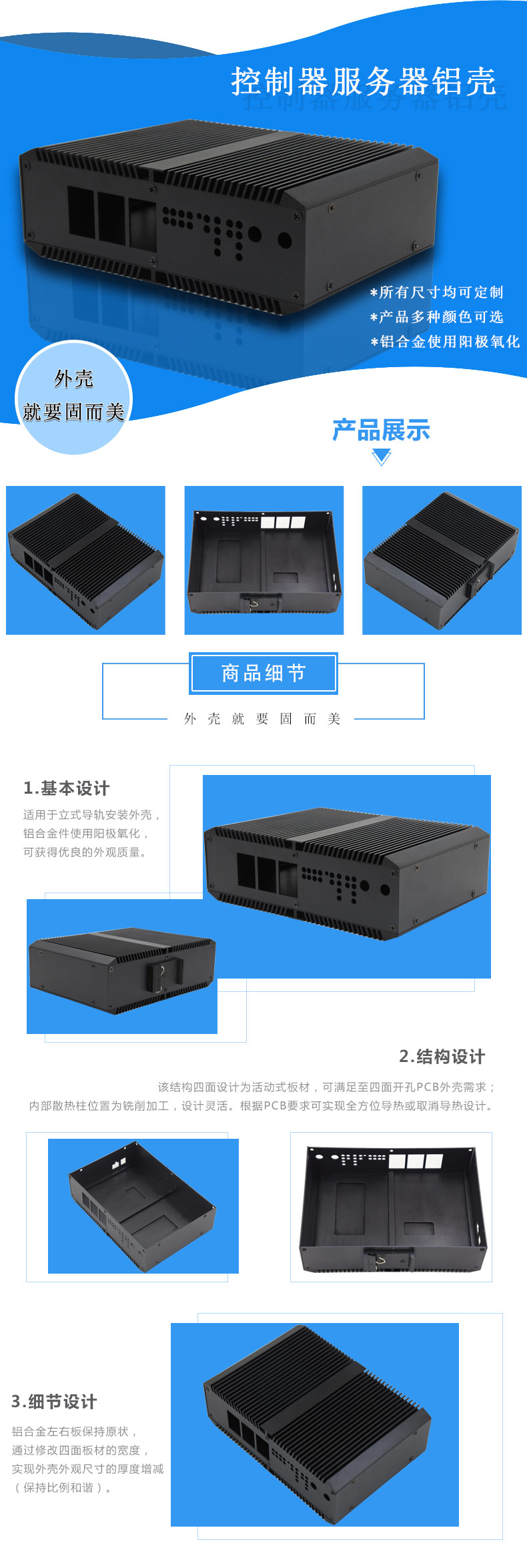

*材質：鋁型材
*組成結構：鋁型材右片、鈑金下片、鈑金后片、導軌卡扣、散熱柱、鋁型材左片、鈑金上片、散熱柱、鈑金前片
*產品說明：
a.散熱柱固定:1.兩塊散熱柱通過鋁合金右片上對應的凹槽配合安裝;
            2.在散熱柱與鋁合金右片相接處銑有凹槽，打膠緊固，不影響散熱。且保持鋁合金片的完整度。
b.前面板凹面設計:1.調整鋁合金左右片與鈑金前片的裝配間隙（比鈑金前片板厚+0.5）;
                2.鈑金上下片保持與鋁合金左右片齊平;
                3.可自然形成0.5深度的貼膜凹面。
c.鋁合金型材的截面要求:1.鋁合金型材最薄處厚度應不小于1mm;
                      2.鋁合金型材應設計為等截面;
                      3.通常使用M3螺紋，底孔與邊距離應不小于1.7mm;
                      4.保證強度及使用條件，應盡量多設置散熱片，降低產品重量，降低材料成本;
                      5.散熱翅應有一面設計為T型或者L型平面，便于產品標識印制或貼膜處理.
適用范圍:

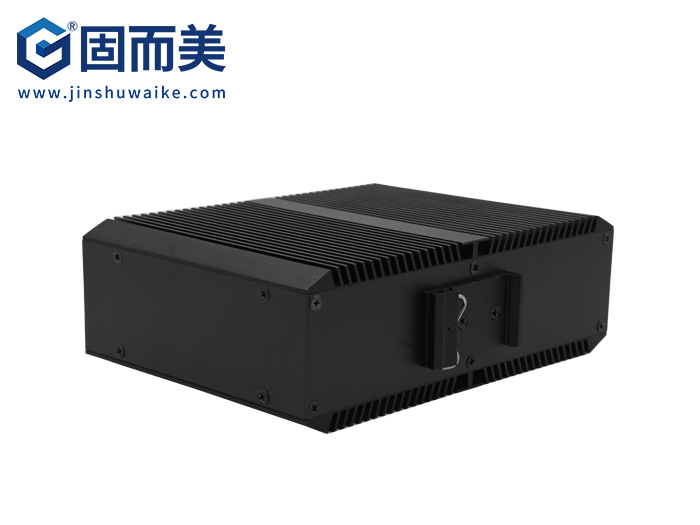

1.適用于立式導軌安裝外殼。
2.該結構四面設計為活動式板材，可滿足至四面開孔PCB外殼需求
3.鋁合金左右板保持原狀，通過修改四面板材的寬度，實現外殼外觀尺寸的厚度增減（盡量保持比例和諧）。
4.內部散熱柱位置為銑削加工，設計靈活。根據PCB要求可實現全方位導熱或取消導熱設計。
5.鋁合金件使用陽極氧化，可獲得優良的外觀質量。
